一、系統簡介

　　隨著科技的發展進步，汽車開始普及普通的家庭，大量的車輛為停車場的管理帶來了新的問題，此時車牌識別系統的功能也越來越完善，為停車場的問題提供了完美的解決方案。

　　車牌識別系統方案采用計費型攝像機集成脫機收費單元，集成度高，性價比高，安裝快捷，調試簡單，搭配靈活。實現車輛管理、人員管理、車場管理、報表查詢管理等功能。全天候高識別率是系統運行的保障;高品質產品是系統穩定的基礎;完善的功能滿足用戶實際需求;人性化設計免除用戶操作煩惱。系統已廣泛用于企事業單位、園區、小區、商場、停車場等各種場合，實際識別率>99.8%，有效封堵管理漏洞、大大提高通行速度、提高車位利用率、避免停車費的流失，提升了用戶的企業效益、管理水平、服務質量、安全保障。在脫機狀態下由攝像機脫機計費單元判斷，對固定車輛放行，并保存記錄，如果系統中有語音和顯示屏，會驅動其播報和顯示車輛信息。對于臨時車根據停車時間進行脫機計費管理，實現車輛的進出監控和管理。解決停車場擺脫刷卡進出、實現車牌識別脫機進出收費、安裝維護難、停車場運營管理難等問題。

　　二、系統架構

　　2.1產品組成

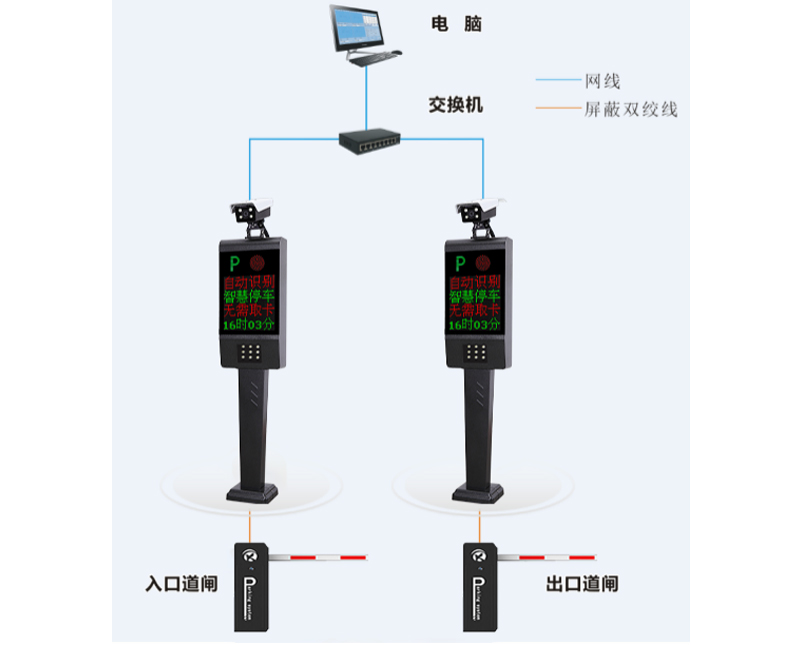

　　2.2系統組成

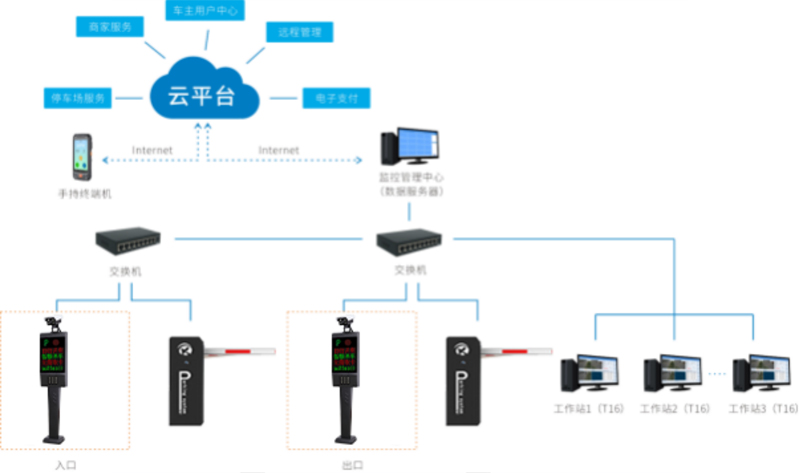

　　2.3系統拓撲

　　三、場景安裝效果圖

　　3.1 CYT-YI(標準款)

　　四、功能優勢

　　1、脫機計費

　　不管是多臺電腦、單臺電腦或者服務器不在工作狀態，臨時車可以繼續進場，出場可以脫機收費，收費完全不受電腦和服務器的工作狀態影響，即使是網絡突然發生故障而癱瘓，也能保證場內的臨時車可以繼續計費出場，保障了系統在各種突發狀態下能正常收費。

　　2、人性化語音提示，同步設備屏顯雙向引導

　　快識通設備采用雙色模組顯示屏，真人語音播報，人性化的語音提示，并同步設備屏顯雙向引導，讓車主更加直觀的接收提示信息。同時顯示屏支持自定義加載廣告信息。

　　3、多車位多車

　　合理的管理一個車主，多輛車對應多個月租車位的情況。對同一業主停在車場，超過所買車位數的那部分車進行收費或者禁止入場管理。為物業和車主提供了完美解決方案。

　　4、快速接入云平臺，遠程管理

　　車牌識別系統可快速、免費接入云平臺，享受平臺特色功能，通過平臺即可遠程監管停車場，支持月租車登記延期、車牌糾錯、記錄查詢、報表對賬等更多功能。

　　5、多樣化電子支付

　　支持微信、支付寶、建行、招行等5種電子支付，支持微信、支付寶、建行、銀聯等6種無感支付;當然這里所說的多樣化電子支付同時也包括場內掃碼預繳費、公眾號繳費、出口掃碼繳費等多種支付方式。

　　6、豐富的電子優惠券

　　商家通過平臺或者手機就可以給車主發放優惠券，發放的方式非常靈活，支持掃固定碼領取、通過平臺直接錄入車牌直接優惠、生成批次優惠券打印發放、支持動態二維碼掃碼領取、公眾號錄入車牌優惠，適用于多種應用場景。

　　7、安裝調試簡單

　　車牌識別一體機在出廠時，已經組裝好，設備安裝好后，只需一根電源線和一根網線接入即可，并且在出廠時攝像機也按照標準車道的距離寬度進行了調節，客戶安裝T16軟件后，軟件自動彈出向?qū)гO置，只需按照向?qū)гO置完成5步設置即可搭建一套完成的系統。

　　8、支持監控中心管理

　　監控中心支持32個車道監控畫面，停車場管理員通過監控中心即可實時監管崗亭車道狀況，并對異常事件進行處理，同時監控中心支持月租車管理、人員管理、報表查詢等功能。

　　9、手持終端機，可移動的掌上管理中心

　　崗亭停電、斷網、攝像機故障時，可以用手持終端機識別車輛入場，出場手機識別車牌后計算收費，播報停車費用，收費后開閘放行出場。靈活多樣的收費方式，支付寶支付、微信支付、人工現金支付...等。遇車輛出場高峰期時，可以通過手持終端機對車輛收費，緩解崗亭收費員的收費壓力。

　　10、智能補光控制系統

　　由軟件控制補光燈，采用時控開關，補光燈亮度可設置為隨時間變化而變化。

　　五、系統設計方案

　　車輛入場：

　　1、車輛駛?cè)胗嬞M型攝像機識別區域，攝像機開始捕獲，并識別出車牌號;

　　2、將識別的信息發送攝像機脫機計費單元，判斷車輛類別和有效期;

　　3、如果該車是固定車輛，并且在有效期內，入口控制器發送開閘信號，道閘開閘放行，語音播報和顯示屏顯示車牌號碼、歡迎光臨和有效期;同時記錄車輛入場時間，保存至數據庫，車輛越過入口，駛?cè)胪＼噲鰞?nèi)，車位顯示屏刷新車位;

　　4、如果是臨時車輛，則根據軟件設置自動開閘或者確認開閘入場。整個過程自動完成(臨時卡設置為自動開閘)，無須工作人員干預，車輛一直處于行駛狀態，無需停車。

　　5、使用燈箱款或者液晶款，無牌車輛掃描機身上的二維碼完成進場。當系統處于脫機狀態，固定車輛和臨時車均能正常入場，語音播報和顯示屏顯示車牌信息，攝像機保存入場記錄，恢復后上傳數據。

　　車輛出場：

　　1、車輛駛?cè)胗嬞M型攝像機識別區域，攝像機開始捕獲，并識別出車牌號;

　　2、將識別的信息發送攝像機脫機計費單元，判斷車輛類別和有效期;

　　3、如果該車是固定車輛，并且在有效期內，出口攝像機發送開閘信號，道閘開閘放行，語音播報和顯示屏顯示車牌號碼、一路平安和有效期;同時記錄車輛出場時間，保存至數據庫，車位顯示屏刷新車位;

　　4、如果是臨時車輛，則車輛需交費，方能出場。

　　5、使用燈箱款或者液晶款，無牌車輛掃描機身上的二維碼完成繳費出場。

　　系統處于脫機狀態，固定車輛正常出場，系統保存記錄，語音播報和顯示屏顯示正常。臨時車輛出場，出口計費攝像機自動計算停車費用，語音和顯示屏提示收費金額，收費后，人工開閘放行。恢復后，數據上傳至數據庫。

　　六、施工和配置

　　6.1視頻流觸發識別的施工要求

　　設備安裝位置如下圖所示：

　　安裝相應的減速帶，減速帶離道閘距離4-6米(注：至少安裝一條減速帶。不安裝減速帶，車輛速度過快，會導致識別率下降);

　　攝像機安裝高度至少保證1.7米左右，攝像機距離道閘0.5米左右，攝像機安裝注意要有傾斜度(防止車的遠光燈直射和太陽光的直射會導致攝像機鏡頭曝光)。

　　6.2壓地感觸發識別的施工要求

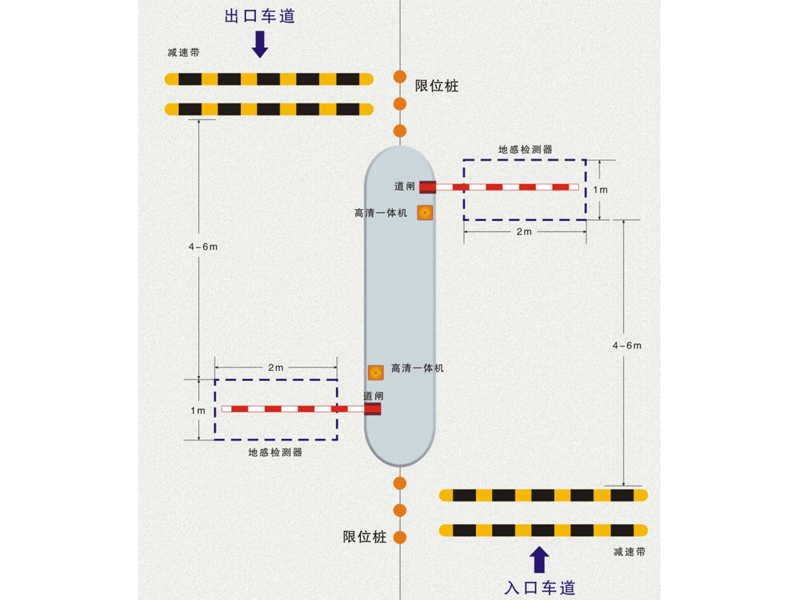

　　設備安裝位置如下圖所示：

　　安裝相應的減速帶，減速帶離道閘距離4-6米(注：至少安裝一條減速帶。不安裝減速帶，車輛速度過快，會導致識別率下降);

　　攝像機安裝的角度盡可能正對車牌，保證車牌在攝像機畫面水平，攝像機距離道閘0.5米左右，攝像機安裝注意要有傾斜度(防止車的遠光燈直射和太陽光的直射會導致攝像機鏡頭曝光)。

　　6.3軟件配置

　　軟件運行環境

　　Ø 電腦配置要求：intel I3或以上處理器、內存4GB、500G以上的硬盤

　　Ø 分辨率：支持1024*768或1440*900分辨率，19英寸及以上的真彩顯示器

　　Ø 操作系統：WIN7旗艦版、WIN7裝機版

　　Ø 運行環境：Framework4.0Clent

　　Ø 數據庫：SQL2008版本(推薦使用)

　　T16軟件界面

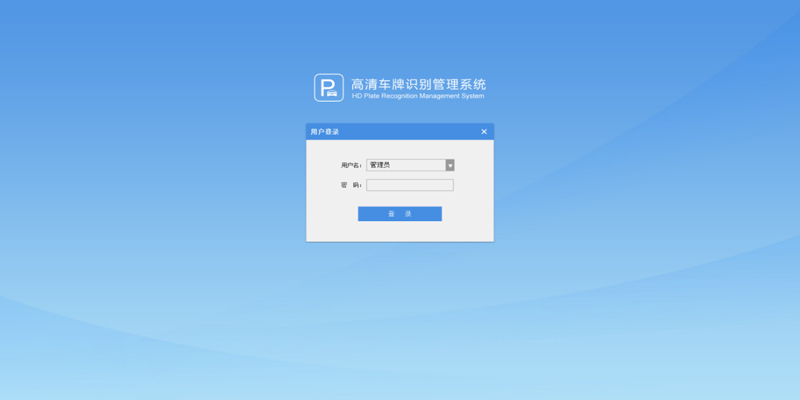

　　(1) 登錄界面

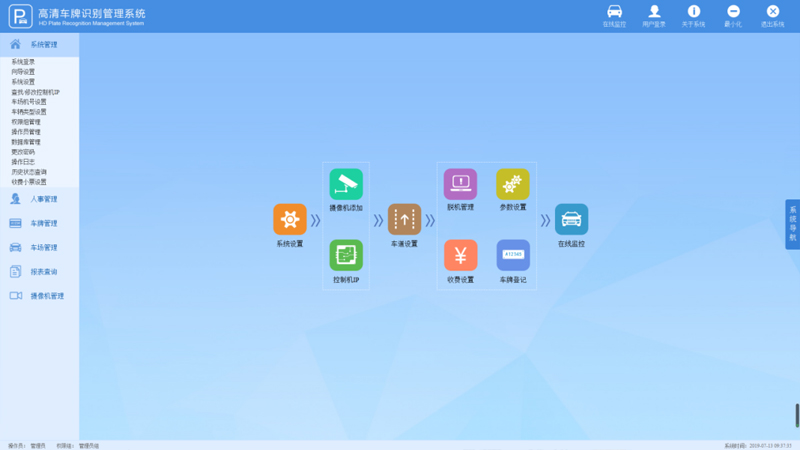

　　(2) 軟件主界面

　　(3) 在線監控界面

　　6.4智慧停車平臺集團化遠程管理

　　智慧停車平臺是一個提供運營管理服務，幫助停車場管理方實現遠程監管，線下停車場可以免費接入的互聯網平臺。它與線下智能設備進行通訊，通過數據的實時交互傳輸，及時匯聚分析，實現了停車系統云管理、車場數據云存儲、財務報表云統計，提高了管理方的工作效率。

　　智慧停車平臺順應時代潮流，目前支持微信、支付寶、建行等掃碼付和在線付，支持微信、支付寶、建設銀行和銀聯等無感支付，提供了多種支付方式，尊重了用戶的支付習慣，滿足了物業的靈活選擇，提高了停車場的通行效率。

　　●云平臺的主要功能點有：總收入分析、車流量分析、月租車管理、訂單管理、報表管理、繳費流水、系統管理;

　　●微信、支付寶掃碼或公眾號輕松支付停車場費用;

　　●關注停車場公眾號，體驗微信端月租車充值延期、電子優惠券管理、繳費記錄等更多貼心服務;

　　●特別強調的一點就是智慧停車平臺直接對接的微信、支付寶，車主所支付的停車費直接到物業的賬號中，所有運營風險自主可控，無需擔心資金被截留，賬戶安全等問題。

　　七、尺寸參數

　　7.1設備尺寸

　　7.2主要參數說明

　　7.3 S1206TD300萬高清識別相機參數說明

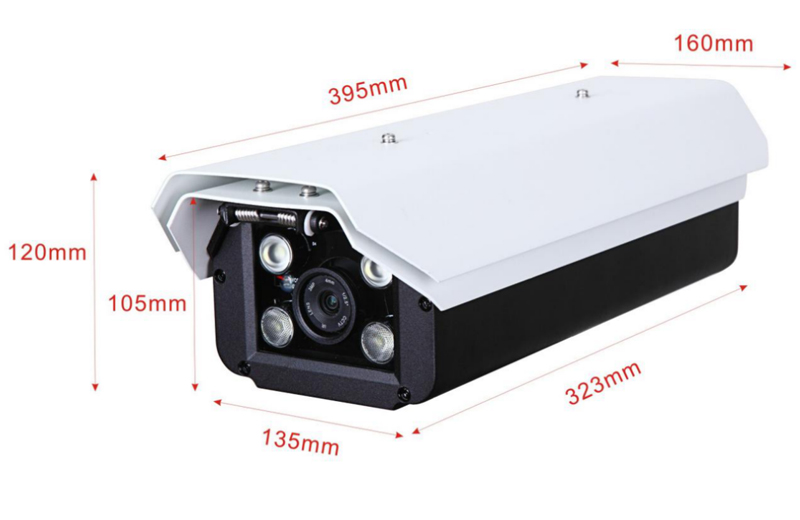

　　產品尺寸

尺寸圖1(配H1護罩)

尺寸圖2(配12寸護罩)

規格參數

　　7.4道閘參數說明

　　道閘產品參數

　　產品功能特點

　　·電機下方有可轉動的手搖柄裝置，停電時，可以實現手動起落桿;

　　·機器防撞能力強，車撞欄桿機器不會損壞;

　　·具備多種接口，您可接入紅外線、地感及收費系統;

　　·接線簡單，無需布線及配線;

　　·機器帶阻尼功能，閘桿不會因為離合而出現快速彈起和快速落桿現象;

　　·無線搖控功能(采用315MHZ/433MHZ遙控器);

　　·采用正弦機構設計，選用免維護軸承，保證機件磨損小;

　　·多重限位保護功能;

　　技術參數
